Telah kita pelajari sebelumnya ada 2 media yaitu Guided dan Unguided
Kemudian di dalamnya pada guided ada kabel yang terbuat dari tembaga yang kita kenal sebagai Twisted Pair atau Coaxial Cable dan kabel untuk menyalurkan informasi yang berupa yang telah di ubah data informasi kita ubah menjadi bentuk cahaya, media nya kita sebut dengan serat optik atau Optical Cable
Kemudian Unguided yang paling banyak kita pergunakan/kita temukan sehari-hari adalah penggunaan gelombang elektrokmagnetik. Contohnya Smartphone ,dsb. anatara lain pada telvesi adalah VHF,UHF, Kemudian kita mengenal gelombang yang disebut dengan gelombang micro/microwave khususnya yang digunakan untuk berkomunikasi dengan satelit, nah pada guided Trnamedia kita sebut Twisted pair karena terdiri sepasang kabel yang di pili, jadi kabel satu dengna kabel lain terpilin nah jarak antara plinan itu yang bisa menentukan kualitas dari signal, kenapa terpilin suapaya signal yang jalan jika ada gangguan dapat diperkecil,
kemudian kita mengenal
Coaxial Cable
Jika kita buka kabel tersebut di dalam nya ada satu kabel yang lurus kemudian kabel yang kedua biasanya berupa anyaman. Optical Cable yang kita gunakan untuk mengirimkan informasi dengan signal cahaya agak berbeda dengan Coaxial Cable, Kalau anda mendapatkan Optical Cable tidak di anjurkan untuk mencoba mengupas atau membukanya karena di dalamnya terdapat sesuatu serat optic yang sangat kecil. Tidak di anjurkan untuk membuka Optical Cable tanpa pengunaan alat khusus. Karena jika masuk ke dalam kulit maka sangat berbahaya kecuali menggunakan alat khusus.
aplikasi untuk coaxial cable itu ntuk kabel tv atau modem,
Fiber Optics

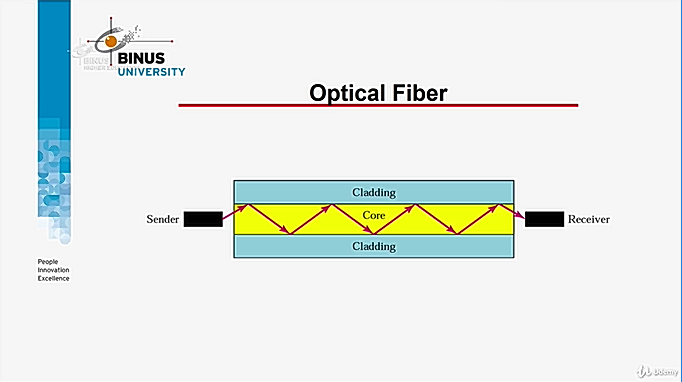

Bagaimana cara rambatannya cahaya didalam optic cable ?,
Ukurannya sangat kecil, sehingga dibuatsedemikian rupa, jadi cahaya selalu di pantulkan secara penuh,sampe pada ujung yang satunya dimana dimana terdapat detector cahaya yang disambungkan receiver.
Klasifikasi Menurut Modenya
Secara teknis optical cable terbagi beberapa klasifikasi menurut modenya
bentuk dari cahaya merambat ada yang di sebut multi mouth ada yang di sebut single mouth
1. Multimode artinya cahaya yang dikirmkan akan mempunyai beberapa pantulan, mempunyai titik maksium yang berbeda beda, bentuk peantulan dari tersebut, tergantung dari index bias dari pembuatan serat optic tersebut ada yang di sebut ada yang di sebut step index ada credits index, sedangkan kalau ingin infomasi berjalan jauh kita menggunakan singlemod.
2. Singlemode artinya hampir berjalan lurus bias nya lebih kecil sebagai sumber cahaya digunakan laser, Jadi bisa dikatakan hampir berjalan sagat lurus dibadingkan dengan multimode.
Nah karakteristik dari optical cable adalah kapasitasnya besar, ukurannya kecil, regangan nya sangat kecil sehingga bisa mencapai jarak yang sangat jauh dan tidak terpengaruh oleh geleobmbang elektromagnetik, sehingga sinyal/cahaya yang masuk tidak bisa di ganggu oleh gelombang yang lain
Transmisi bandwith yabng kita kenal adlaah gelombang lektroagnetik gelombang elektromagnetik, VECF, VUCF,
Kemudian Microwave, Pada microwave terdapat beberapa cara untuk meningkatkan kemampuannya selain kita sebut dengan
Multitasking frekuensi, Division multitasking bagian yang dibagi dengan kecil kecil
Pembagian secara frekuensi, Time Division Frekuensi bagian yang kita bagi secara waktu,
Kemudian, kita kenal komunikas 3G, 4G, LTE, secara teknis di sebut spectrum dan satelit,
kemudian kita lihat bagaimana Propagation Metode, Dari gelombang elektromagnetik ada beberapa Propagation Methods,
Propagation Methods
-Ground Propagation - sangat dekat dengan bumi
-Sky Propagation - Lebih tinggi karena gelombangnya dilontarkan kemudian dipantulkan kembal
khusunya untuk atmosphere
-Line of sight Propagation - Perambatan secara lurus antara satu dengan satu antena lain, tinggi antena sedemikian rupa.
