CARA MEMBUAT WEB SERVER DAN DNS SERVER DI CISCO PACKET TRACER

Assalamu’alaikum Warahmatullahi Wabarakatuh

Kali ini saya membagikan cara MEMBUAT WEB SERVER, DAN DNS SERVER DICISCO PACKET TRACER 7.2
- Apa itu WEB SERVER ?

   Web server adalah sebuah software yang memberikan layanan berbasis data dan berfungsi menerima permintaan dari HTTP atau HTTPS pada klien yang dikenal dan biasanya kita kenal dengan nama web browser (Mozilla Firefox, Google Chrome) dan untuk mengirimkan kembali yang hasilnya dalam bentuk beberapa halaman web dan pada umumnya akan berbentuk dokumen HTML.

- Apa itu DNS SERVER ?

   DNS server adalah komputer / server yang terdaftar dan terhubung ke Domain name System (DNS). DNS Server bertugas menjalankan software networking khusus, yang memetakan alamat IP yang berisi database nama network dan internet hostname.

1. Buka softwarenya , jika disuruh login, login saja bagi yang sudah punya email, jika belum bisa klik guest login dipojok.

2. Tentukan komponennya

- Server 1 buah

-Switch 2950-24 1 buah

- PC 3 buah

3. Buat desainnya seperti gambar dibawah

4. Setting Server

- Klik Server

- Klik Tab Dekstop dan IP Configuration

- Settting IP Address, Subnet Mask, Default Gateaway, DNS Server, deperti gambar dibawah ini

- Kemudian kembali dan klik tab services

- Klik Submenu DHCP

- Setting seperti gambar dibawah

- Setting DNS

- Klik submenu DNS

- setting seperti gambar dibawah

- ON kan DNS Service

- Name (DNS kalian terserah mau pakai .com/.net/dll)

- Klik Add

- Setting WEB Server

- klik menu submenu HTTP

- ON kan HTTP dan HTTPS

- Kalian bisa mengedit web server terserah kalian dengan  HTML atau bisa dicari di google

- Jika sudah selesai mengedit maka klik save

5. Penyambungan

- Sambungkan antar komponen dengan kabel

Straight, seperti gambar dibawah.

6. Setting PC

- klik PC

- Klik tab Dekstop

- Buka IP Configuration

- Lalu klik DHCP

- Lakukan ke semua PC

7. Pengujian

- Web Server dan DNS Server

- Klik salah satu PC

- Buka Dekstop

- Klik Web Server

 - Masukkan atau ketik DNS Web Server

- Kemudian klik GO

- Tampilan Web Server yang sudah kalian edit

 - Tes juga dengan IP Address Web Server juga

SEKIAN ITU SAJA DARI SAYA SEMOGA BERMANFAAT TEMAN ^_^

Wassalamu'alaikum Warahmatullahi Wabarokatuh

Ethernet (Local Area Network)

Apa yang kita sebut dengan Ethernet, Ethernet sendiri sebetulnya suatu protocol atau suatu aturan bagaimana komputer berkomunikasi di dalam Local Area Network

Local Area Network mempunyai beberapa macam protocol atau standart yang satu dengan yang lainnya yang tidak kompetable tidak satu dengan yang lain tidak mudah berkomunikasi, memerlukan perangkat perangkat yang kita kenal dengan internet working namun dengan berkembangnya waktu ternyata

Ethernet merupakan standart jadi merupakan ketentuan baku yang di pakai oleh semua, karna kemudahan realibilitas dan khususnya kemudahan nya jadi kalau internet sendiri cara penyambungannya satu dengan yang lain tidak rumit dengan mudah kemudian ke andalannya tinggi oleh karena itu Ethernet merupakan protocol yang banyak di pilih oleh orang karna mempunyai keandalannya tinggi tadi.

Protocol arsitektur dari Ethernet itu sebetulnya untuk LAN, mendukung dua layer di bawah yaitu Physical layer dan Data Link Layer dari OSI model.

Sedangkan pada Ethernet di kenal sebagai Physical Layer menggunakan kabel UTP kemudian dari data link layer.

Ada dua sub layer

Yang pertama adalah Media Access Control yang sangat dekat dengan Physical layer jadi secara fisik melalui kabel UTP dan beberapa macam kabel yang lain signal masuk ke Maps dia akan di layani oleh LLC (logical link Control) kemudian akan memberikan kepada network layer untuk meneruskannya ke jaringan khususnya ke internet

Media Access Control ini yang sebetulnya di rancang sedemikian rupa sehingga tidak ada perubahan apapun pada layer di atasnya mulai dari Logical Link Layer

kalau medianya berubah, jadi khusunya untuk Ethernet yang di buat untuk UTP kemudian dengan perkembangan Ethernet di desain untuk dapat melayani Fiber Optic.

Ethernet terdiri dari 3 layer, yaitu Layer paling bawah Physical layer di atasnya Media Access Control (MAC) dan di atasnya lagi Logical Link Control yang dikenal LLC.

Physical layer dari Ethernet itu sesuai dengan ketentuan dari IEEE 802 Sebenarnya Ethernet memenuhi sama dengan ketentuan IEEE 8023 namun sekarang kita hanya mengenal sebetulnya Ethernet dan ketentuan dari IEEE 802.

Physical layer tugasnya melakukan Encoding dan Decoding, membuat preamol, menerima transmissi dan menyambungkan terhadap jaringan.

Untuk Ethernet maka perangkat yang menyambung ke Ethernet memerlukan yang kita kenal dengan network interfaces card NIAC CARD yang menyambungkan computer kita ke jaringan karna banyaknya pemakaian Ethernet sudah merupakan standart kita tidak menggunakan CARD lagi kita sudah di dalam perangkat perangkat yang sudah di dalamnya, Kalau Laptop mempunyai terminal untuk CARD ini kita sebut dengan Terminal LAN bentuknya RJ45

fungsi daripada NI CARD  (Network interfaces Card) adalah bentuk Media Access Control dan melakukan signaling LLC juga ada di NI CARD tersebut dan memberikan di dalam NI CARD tersebut terdapat Mac Address yang menentukan identifkasi dari perangkat ini

Apa yang di kerjakan oleh media Access Control fungsinya adalah transmitter dan receiver data melakukan decoding data mengecek apakah data terdapat gangguan kesalahan data kemudian mendeteksi adanya eror atau tidak

Selain itu akan melakukan perakitan informasi menjadi frame dengan address ada kesalahan atau tidak, kemudian diberikan ke LLC ynag di lanjutkan ke network

Ethernet merupakan standart yang paling populer sederhana dan relative ekonomik, ukurannya kecepatannya internet pertama kali kecepatannya 10 Mbps kita tidak mempergunakan lagi, kita meggunakan sekarang 100 MBps dan lebih tinggi, 1 GBps, ada beberapa standart yang sesuai ethernet hanya pada saat ini adalah yang kita kenal 100 Baysti, ada beberapa internet yang lang lain yang dikatakan kita tidak memergunakan nya kembali.

SETTING MAIL SERVER DI CISCO PACKET TRACER

Apa itu Mail Server?

Mail Server atau yang kita sering disebut E-mail server, digunakan untuk mengirim surat melalui internet. Dengan begitu, dapat mempermudah dalam penggunanya, karena lebih cepat dan efisien. untuk membuat mail server harus terdapat SMTP dan POP3 server yang digunakan untuk mengirim dan menerima E-mail.

Proses pengiriman E-mail bisa terjadi karena adanya SMTP server(Simple Mail Transfer Protocol). setelah dikirim, e-mail tersebut akan ditampung sementara di POP3 server.

Dibawah ini  erupaka langkah-langkah membuat setting Mail Server di cisco packet tracer :

1. Buat Rangkaian nya dlu

2. Setting IP dan DNS pada Server

- saya menggunakan IP pada Server yaitu 192.168.1.1

- lalu masukkan DNS, isi kolom name dengan nama server yang anda ganti sendiri setelah itu masukkan Address Server ditempatnya . Setelah itu tekan ADD, dan jangan lupa menyalakan DNS service menjadi ON.

3. Setting IP pada PC

- PC0

- PC1

4. Masukkan Email di Server

- Langkah pertama adalah klik Server lalu klik servuce lalu pilih tulisan EMAIL diaderah kiri  masukkan domain name yang sama dengan nama server anda, contoh saya disini saya memakai yahoo.com, setelah itu tekat set. lalu masukkan user sam password, masukkan user terserah mau anda isi nama siapa saja disini saya menggunakan nama saya di user pertama dan user kedua saya isi nama tiar, tapi jangan lupa kasih password, password itu anda isi sesuai keinginan anda.

- setelah selesai tekan tanda tambah di daerah kanan .

5. Test dulu dicommand promt

- Tujuan Command promt adalah apakah kita sudah terhubung dengan server dan PC lainnya dan setelah terhubung pasti akan muncul tulisan seperti gambar diatas

6. Masukkan Configurasi mail pada PC  masing masing

- caranya klik PC0 lalu klik tab dekstop lalu pilih tab Email, lalu isi seperti gambar diatas

- ini adalah contoh cara mengisi email pada PC pertama

- caranya adalah isi kolom PC kalian

- yang kedua adalah masukkan email address , yaitu dengan menambah kan nama wev yang ada di server. contohnya saya menggunakan yahoo.com lalu isi username  dengan nama PC anda tapi setelah itu isi password dengan password yang anda buat tadi

- caranya klik PC1 lalu klik tab dekstop lalu pilih tab Email, lalu isi seperti gambar diatas

- nah ini contoh Email PC kedua saya,  isi semua email dengan benar agar sukses

7. Test kirim Email dari PC0 ke PC1

- caranya yaitu masuk ke PC > Dekstop > Email > compose

- lalu isi seperti gambar diatas.

8. Melihat hasil kiriman di PC1

- cara untuk melihat adalah tekan receive lalu kalau anda mau membalasnya adalah tekan replay.

SEMOGA BERMANFAAT TEMAN

SEKIAN TERIMA KASIH SUDAH BERKUNJUNG ^_^

CARA MEMBUAT JARINGAN 3 LANTAI DENGAN CISCO PACKET TRACER

Assalamu’alaikum Warahmatullahi Wabarakatuh

Selamat Datang Lagi Teman
Kali ini saya saya akan membuat turorial membuat Jaringan 3 Lantai menggunakan Cisco Packet Tracer, sebelumnya saya mempost CARA MEMBUAT JARINGAN 3 LANTAI DENGAN CISCO PACKET TRACER 7.2 MODE CLI
Nah langsung saja kita mulai Teman!!

1. Buka Cisco Packet Tracer nya, jika belum punya bisa download di website resminya (https://www.netacad.com)
2. Siapkan Komponen komponen yang diperlukan
- Router 1841 3 Buah
- Switch 2950-24 3 Buah
- PC 3 Buah
3. Susun/Desain nya seperti gambar dibawah

4. Kemudian klik router0

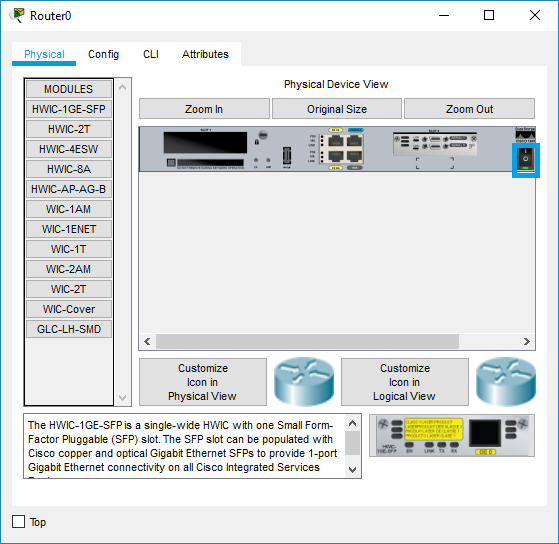

- Matikan router nya dengan menekan tombol powernya

- Lalu klik tab WIC-2T Lalu Drag ke slot yang tadinya kosong

- Setelah itu hidupkan lagi routernya dengan mengklik tombol power router

- Lakukan itu semua diRouter 2&3
5. Selanjutnya setting router nya
- klik router0
- klik tab config
- klik tab FastEthernet0/0
- isi IP Address dan Subnet Mask seperti gambar dibawah
- lalu klik ON pada Port Status

- lalu klik tab serial0/0/0
- isi IP Address dan Subnet Mask nya seperti gambar dibawah
- lalu klik ON pada Port Status nya.

- Lalu klik tab RIP
- Ketik Network Address di kolom ADD, lalu klik add seperti gambar dibawah
10.0.0.0 (Network Address dari Serial Router)
192.168.1.0 ( Network Address dari semua komponen yang ada dalam satu Router/FastEthernet0/0)

* Lakukan hal sama pada Router 2&3
- klik Router1
- klik tab config
- klik tab FastEthernet0/0
- isi IP Address dan Subnet Mask seperti gambar dibawah
- lalu klik ON pada Port Status

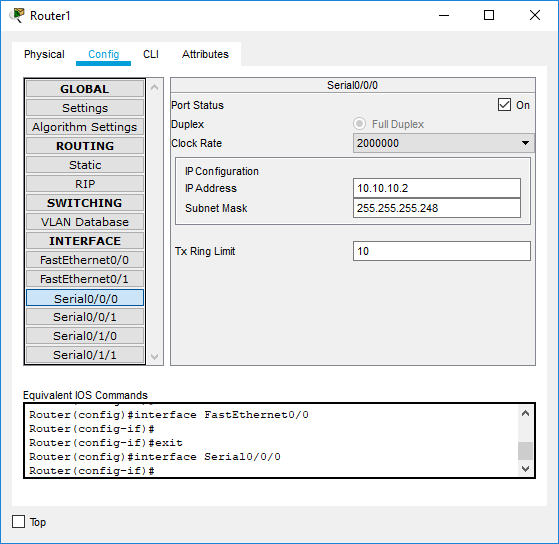

- lalu klik tab serial0/0/0
- isi IP Address dan Subnet Mask seperti dibawah
- lalu klik ON pada Port Status

- klik serial0/0/1
- lalu isi IP Address dan Subnet Mask seperti di bawah
- lalu klik ON pada Port Status

- lalu klik Network Address di kolom ADD , lalu klik adda seperti digambar dibawah
10.0.0.0 (Network Address dari Seria Router)
11.0.0.0 (Network Address dari Serial Router)
192.168.2.0 (Netwrok dari Address dari semua komponen yang ada didalam Router/FastEthernet0/0)

- klik Router2
- klik tab config
- klik tab FastEthernet0/0
- isi IP Address dan Subnet Mask nya
- lalu klik ON pada Port Status

- klik serial0/0/0
- lalu isi IP Address dan Subnet Mask nya
- lalu kli ON pada Port Status

- lalu klik tab RIP
- ketik Network Address dikolom add , lalu klik add seperti gambar dibawah
11.0.0.0 (Network Address dari Serial Router)
192.168.3.0 (Network Address dari semua komponen yang ada di dalam 1 Router/FastEthernet0/0)

* jika sudah selesai close
6. Setting PC nya
- klik PC0
- klik tab Dekstop
- lalu pilih IP Configuration

* Lalu setting IP Address, Subnet Mask, dan Default Gateaway nya
- PC0

- PC1

- PC2

7. Lalu Sambungkan antar komponen dengan kabel

- Sambungkan PC dengan Switch dengan kabel straight (FastEthernet0-FastEthernet0/1)

- Sambungkan Switch dengan Router dengan kabel straight (FastEthernet0/1- FastEthernet0/0)

- seperti gambar dibawah

- lalu sambungkan Router dengan Router menggunkan kabel Serial DCE

- Router0 - Roter1 (Serial0/0/0 - Serial0/0/0)

- Router1- router2 (Serial0/0/1 - Serial0/0/0)

- seperti gambar dibawah

8. Pengujian/Pengetesan

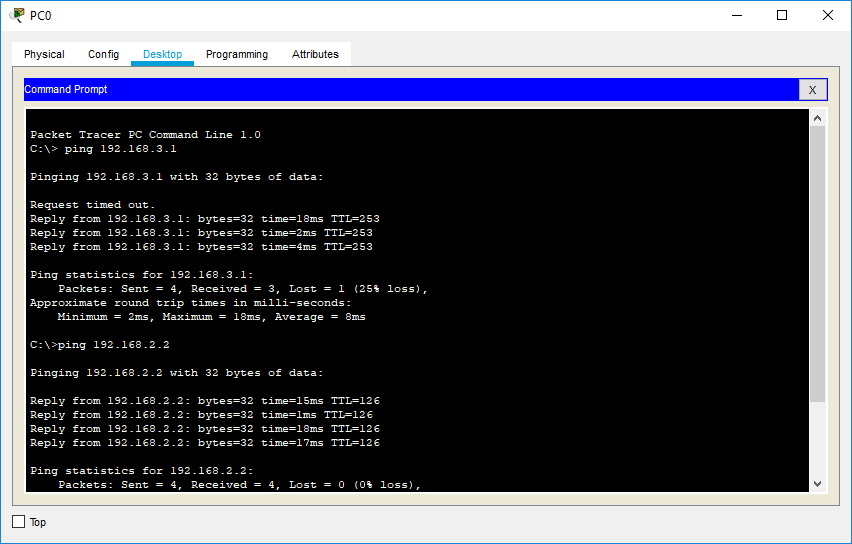

- Bisa dites dengan ping IP Address PC lain ( klik misal PC0 pilih tab Dekstop lalu pilih comand promt lalu ping PC lain contoh ping 192.168.2.2 seperti gambar dibawah ini)

- disini saya tes dengan PDU yaitu gambar/ikon logo surat (yang saya tandai) klik PDU nya

- lalu klik PC terserah yang mana , yang kedua klik PC lainnya

- Teus dipojok ada tulisan succesful

- jika Failed ulangi lagi

Terima Kasih, sekian dari saya kalau ada salah paham atau salah kata Mohon Maaf

SEMOGA BERMANFAAT ^_^

Wassalamu'alaikum Warahmatullahi Wabarokatuh

CARA MEMBUAT JARINGAN 3 LANTAI DENGAN CISCO PACKET TRACER 7.2 MODE CLI

Assalamu’alaikum Warahmatullahi Wabarakatuh  Teman^_^

Kali ini saya akan membahas tentang cara membuat Jaringan 3 Lantai dengan CISCO PACKET TRACER Mode CLI, nah langsung aja kita mulai teman.

Disini kita menggunakan Router EIGRP.

•  Pertama kalian download dan instal  Cisco Packet Tracer nya, terserah mau versi yg mana tapi saran saya versi yg terbaru.
•  Kalian buka Cisco Packet Tracer nya , Jika diminta Login, (login saja pakai akun yg kalian buat di web nya tadi.

•       Dalam membuat jaringan LAN 3 lantai membutuhkan beberapa komponen antara lain :

1)      3 Router PT

2)      3 Switch 2950-24

3)      6 PC

Lalu drag komponen di workspace

Contoh desainnya :

•       Ubah nama setiap komponen :

1.       PC           = PC1,PC2,PC3,PC4,PC5,PC6
2.       Switch   = Switch1,Switch2,Switch3
3.       Router  = Router1,Router2,Router3

•       Konfigurasi Router
•       Klik Router1

*muncul tab baru

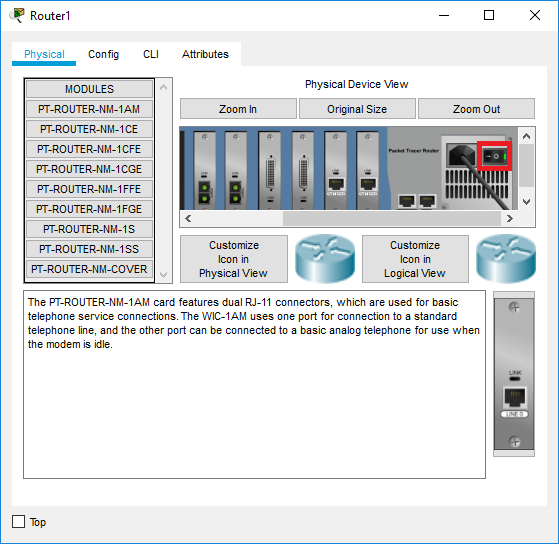

• Klik yg tanda merah dan geser ke kanan

•       Disitu ada tombol power router yg menyala(berwarna hijau), matikan router dengan mengklik nya dan menjadi tidak ada warnanya/ lampunya mati

•       Lakukan di semua router
•       Selanjutnya nyalakan router 1 dengan mengklik powernya setelah itu klik tab CLI

•      Jika sudah ketik no, lalu tekan enter 2 kali.

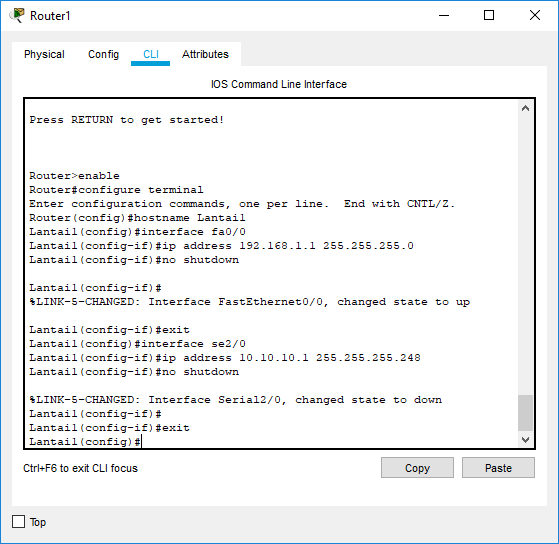

• Ketik seperti foto dibawah.

•    Selanjutnya cloce Tab router 1, buka router 2 seperti router 1 hidupkan router, dan klik Tab CLI
•   Lalu, ketik no lalu tekan enter 2 kali atau ketik seperti gambar dibawah

.

•       Jika sdh selanjutnya close tab router 2, lalu buka router 3 seperti router 1, hidupkan router da klik tab CLI
•       Lalu ketik seperti router 1, tulis no dan enter 2 kali atau ketik seperti dibawah ini

•       Jika sdh close tab router 3, selanjutnya configurasi pada 3 routing
•       Buka router 1 dan masuk ke CLI lalu ketik seperti gambar dibawah

•       Lalu lakukan hal yg sama pada router 2

•       Jika sudah close tab router 2, lalu selanjutnya lakukan hal yg sama pada router 3 seperti gambar dibawah
•


•       Selanjutnya  kita konfigurasi IP pada PC 1,2,3,4,5,6
•       Klik PC nya dan buka tab Dekstop lalu pilih IP Configuration.

        Dan akan muncul tab lagi dan isi IP Address, Subnet Mask, dan Default gateaway, sesuai gambar dibawah.

1. PC1

2.PC2

3.PC3

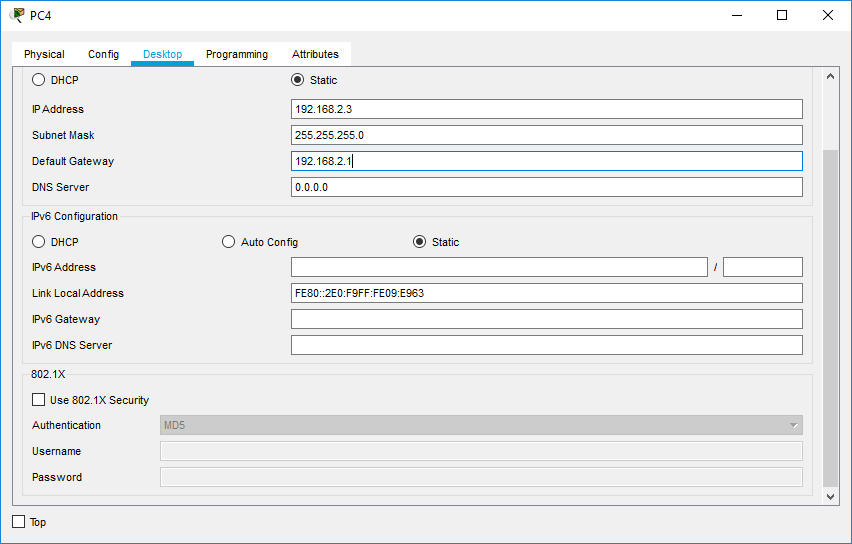

4. PC4

5. PC5

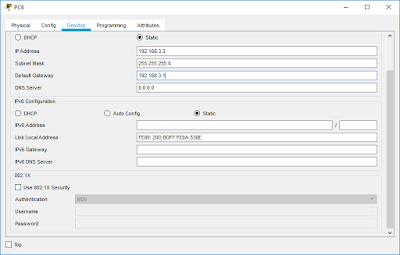

6. PC6

• Jika sudah semua klik icon petir dan sambungkan semua komponen PC ke switch dengan kabel straight.
• penyatuan antar komponen

•       PC1 – SWITCH1 (Fast Ethernet 0 – Fast Ethernet 1)


•       PC2 – SWITCH1 (Fast Ethernet 0 – Fast Ethernet 2)


•       PC3 – SWITCH2 (Fast Ethernet 0 – Fast Ethernet 1)


•       PC4 – SWITCH2 (Fast Ethernet 0 – Fast Ethernet 2)


•       PC5 – SWITCH3 (Fast Ethernet 0 – Fast Ethernet 1)


•       PC6 – SWITCH4 (Fast Ethernet 0 – Fast Ethernet 2)


•       SWITCH1 – ROUTER1 (Fast Ethernet 3 – Fast Ethernet 0)
•       SWITCH2 – ROUTER2 (Fast Ethernet 3 – Fast Ethernet 0)
•       SWITCH3 – ROUTER3 (Fast Ethernet 3 – Fast Ethernet 0)
•       Seperti dibawah ini

•       Jika sudah sambungkan antar router 1 ke router 2 dan router 2 ke router 3, menggunkan kabel DTE (yang saya beri kotak merah)

1. Sambungkan

2. Router 1 - Router 2 ( Serial 2 ke Serial 2)

3. Router 2 - Router 3 (Serial 3 ke Serial 2)

4. Jika sudah tersambung akan berwarna hijau,bila masih berwarna orange itu tandanya masih menyambungkan ( tunggu saja beberapa saat )

5.Test juga dengan salah satu PC dengan melakukan ping ke PC yang lain.

6. Test juga dengan PDU dari PC satu ke PC yang lain ( seperti PC2 ke PC5 )

• Jika sukses berarti anda berhasil

SELAMAT MENCOBA TEMAN SEMOGA BERHASIL

SAMPAI JUMPA LAGI MAAF JIKA ADA SALAH PAHAM ATAU SALAH KATA

SEKIAN TERIMA KASIH

Wassalamu'alaikum Warahmatullahi Wabarakatuh
